Podstawki magnetyczne



Podstawki zaprojektowane specjalnie do mocowania urządzeń dodatkowych. Oczywiście można je stosować do wielu innych czynności jak np. docisków czy do mocowania płyt.

Dostarczane wraz z ramionem, lub bez ramiona, jako podstawa magnetyczna.



Model podstawowy

Podstawka mocująca do czujnika zegarowego ze złączką dla Ø 6 - Ø 12 mm.

KÓD 14.00.005 Rozměry: A x B x C 57 x 50 x 49 mm Svislé rameno Ø15 x 180 mm Příčné rameno Ø12 x 160 mm Délka celk. ramene 360 mm Dosažený poloměr 220 mm Upínací síla 80 daN Hmotnost 1,4 kg



Elastyczne ramię

Podstawka mocująca do czujnika zegarowego ze złączką dla Ø 6 - Ø 12 mm.

Ramię składa się ze złączy przegubowych, można go dostosować do różnych skomplikowanych pozycji.

KÓD 14.00.004 Rozměry: A x B x C 57 x 50 x 49 mm Délka celk. ramene 360 mm Dosažený poloměr 270 mm Upínací síla 80 daN Hmotnost 1,3 kg



Ramie z przegubami

Podstawka mocująca do czujnika zegarowego ze złączką dla Ø 6 - Ø 12 mm.

Ramię z przegubem w złączu ramion oraz w podstawie.

KÓD 14.00.018 Rozměry: A x B x C 57 x 50 x 49 mm Délka celk. ramene 260 mm Dosažený poloměr 260 mm Upínací síla 80 daN Hmotnost 1,3 kg



Ramię z przegubem kulowym - duźa podstawa

Większa podstawka o większej sile magnetycznej.

Podstawka mocująca do czujnika zegarowego ze złączką dla Ø 6 - Ø 12 mm.

Przegub kulowy w podstawie służy do poruszania się ramion w każym kierunku.

KÓD 14.00.002 Rozměry: A x B x C 90 x 59 x 49 mm Svislé rameno Ø20 x 220 mm Příčné rameno Ø14 x 180 mm Délka celk. ramene 420 mm Dosažený poloměr 420 mm Upínací síla 130 daN Hmotnost 2,5 kg



Długie ramię z przegubem kulowym - duźa podstawa

Większa podstawka o większej sile magnetycznej.

Podstawka mocująca do czujnika zegarowego ze złączką dla Ø 6 - Ø 12 mm.

Przegub kulowy w podstawie służy do poruszania się ramion w każym kierunku, w porównaniu z modelem poprzednim posiada przedłużone ramię.



Samodzielne podstawy - bez ramion



KÓD	A	B	C	UPÍNACÍ ZÁVITY	UPÍNACÍ SÍLA	HMOTNOST
	mm	mm	mm			Kg
14.10.005	57	50	49	1 x M8	80 daN	0,9
14.10.002	90	49	59	1 x M6 a 2 x M5	130 daN	1,5

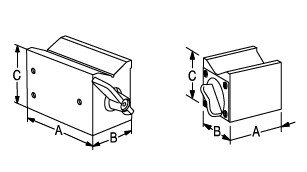

Bloki magnetyczne "V"



Bloki z trzema płaszczyznami magnetycznymi, z których 2 mają pryzmat V 90°. Przeznaczone do mocowania nieregularnych elementór w kształcie walca.

Całkowicie wodoodporny i nadający się również do obróbki elektroerozywnej.

. Namagnesowanie za pomocą dźwigni. Mogą być dostarczane w parach.

Ø min. / Ø max.: 15 / 64 mm

Přesnost =, V = ±0.02/100 mm

KÓD A B C UPÍNACÍ SÍLA HMOTNOST mm mm mm Kg 14.10.004 106 68 95 250 daN 4,2

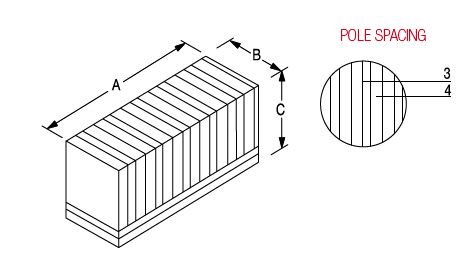

Bloki z trzema płaszczyznami magnetycznymi



Blok jsest trwale zmagnesowany i ma 3 płaszczyzny magnetyczne  do mocowania nierównomiernych elementów. Dolna część może być przymocowana do płyty magnetycznej lub elektromagnetycznej.

KÓD A B C HMOTNOST mm mm mm Kg 22.01.004 100 30 30 0,7 22.01.003 100 50 50 1,5

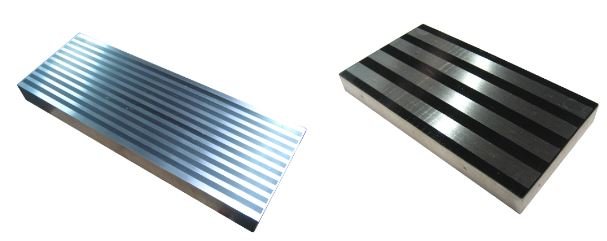

Płyty magnetyczne do polerowania

Stosowane w przemyśle do mocowania podczas polerowania. Trwale zmagnesowana jedna płaszczyzna płyty. W dolnej części wsparcie ze stali nierdzewnej do regulacji wysokości.

Łatwa w obsłudze: Umieszczane pod zwykły pas polerujący, gdzie znajdują się elementy polerowane, płyta magnetyczna jest w kontakcie z elementem.



Do pobrania

KATALOG Selter
