Podstawowa charakterystyka system QUAD BLOCK
|
 |
System modułowy
System QB tworzy 1 – 12 modułów elektropermanentnych, niezależnych i swobodnie regulowanych, do mocowania każdego kształtu i rozmiaru.
Příklady sestav QB:
Nabiegunniki

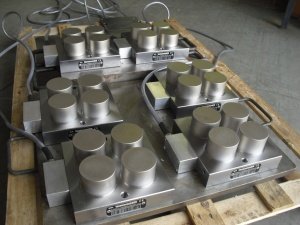

Każdy moduł dostarczany jest standardowo z 4 nabiegunnikami; nabiegunniki można poddać obróbce i dostosować do wymogów klienta oraz do wymiarów mocowanego elementu.
 |
 |
Dwie dostępne technologie mocowania magnetycznego

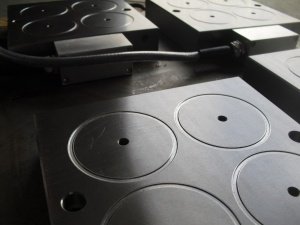

System QUAD BLOCK dostępny jest w wersji z biegunami kwadratowymi QUAD EXTRA, ale również w wersji z obustronnym mocowaniem magnetycznym i biegunami pierścieniowymi MillTEC GRIP.

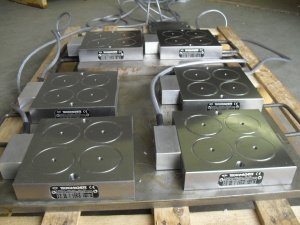

QUAD BLOCK – QUAD EXTRA:
 |
 |
QUAD BLOCK – MillTEC GRIP (Magnes obustronny):
 |
 |
 |
Oryginalne połączenie i prosta instalacja
System zwykle dostarczany jest z wytrzymałymi kablami połączeniowymi oraz jednostką łączącą.

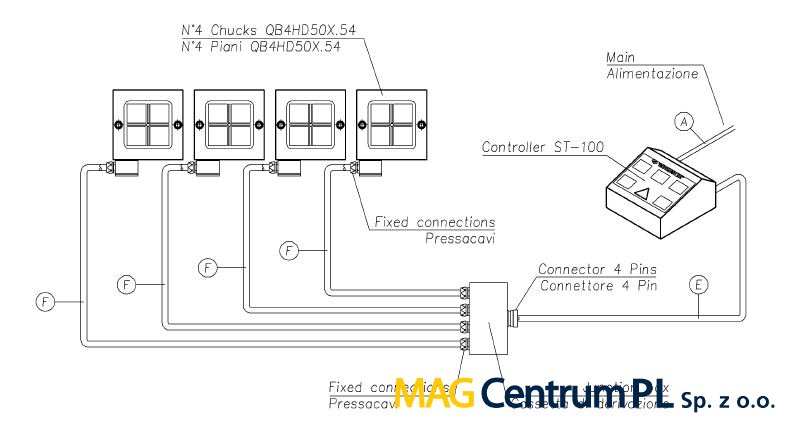

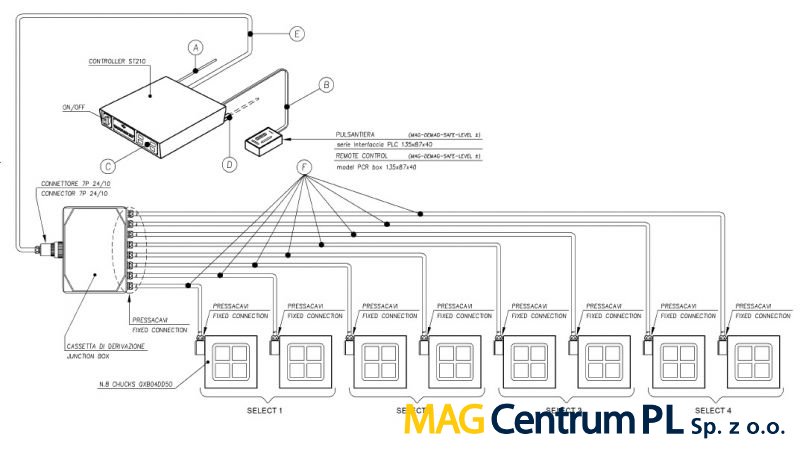

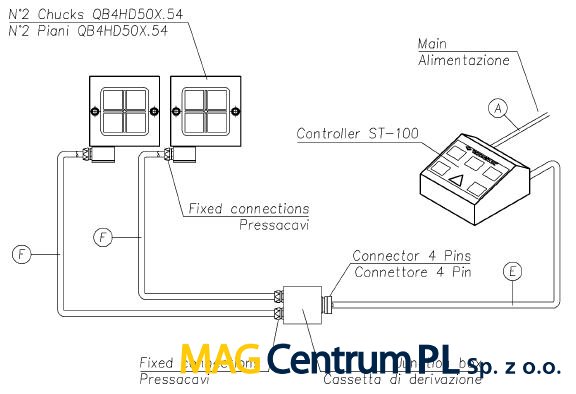

Wszystkie moduły są na trwało podłączone do jednostki łączącej, którą można do do jednostki sterowania podłączyć za pomocą konektora.
|

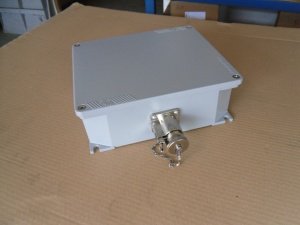

Slučovací jednotka s konektorem ERGON |
Łatwa obsługa
Aktywacja oraz dezaktywacja magnesu sterowana jest za pomocą elektronicznej jednostki sterowania ze sterowaniem intuitywnym. Jednostkę sterowania można po aktywacji czy dezaktywacji całkowicie odłączyć od magnesu.

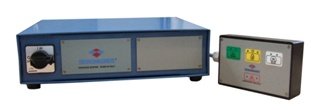

S ohledem na velikost magnetu a požadované funkce může být magnetická deska standardně vybavena řídící jednotkou ST 120 nebo ST200.
V případě verze MillTEC GRIP je jednotka navíc opatřena klíčkem pro přepínání ovládání horní a spodní strany magnetu.
|
ST 120 |
ST 200 |
Bezpieczna siła
Opatentowany elektropermanenty cykl magnetyczny wykorzystywany we wszystki magnesach elektropermanentnych firmy TECNOMAGNETE pozwala na aktywację i dezaktywację deski magnetycznej za pomocą krótkiego impulsu w ciągu kilku sekund. Po aktywacji magnesu nie jest potrzebna jakakolwiek energia, co zapewnia wysoki poziom bezpieczeństwa podczas obróbki. Obok zaoszczędzenia energii elektrycznej system umożliwia tzw. „zimne“ mocowanie, podczas całkowicie odpada deformacja obrabianego materiału pod wpływem ciepła oraz nie dochodzi do utraty siły mocowania w czasie.
Dostępne modele QUAD BLOCK
QUAD-BLOCK z technologią QUAD EXTRA

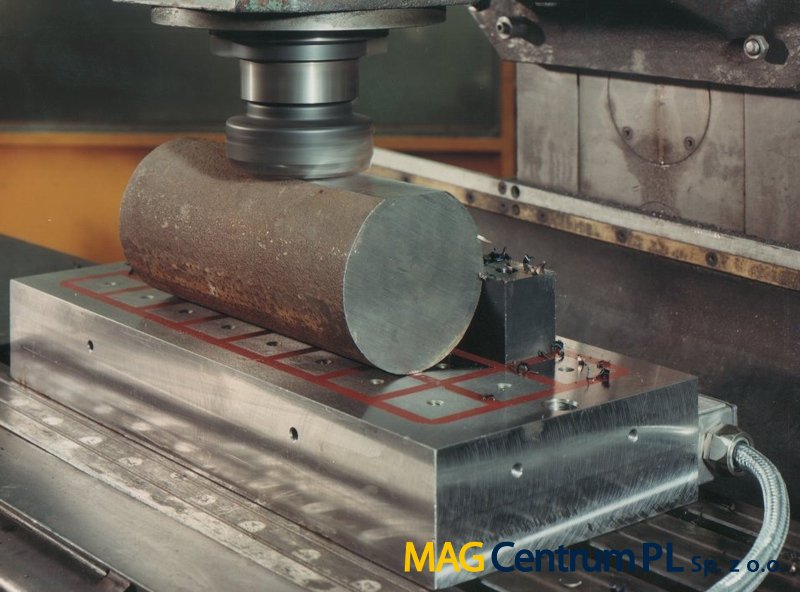

System modułowy składający się z bloków magnetycznych z 4 biegunami, który przede wszystkim przeznaczony jest do mocowania spawanych elementów. Zastosowanie znajdzie również do mocowania skomplikowanych elementów podczas obróbki.
| |
QUAD-BLOCK s technologią MillTEC GRIP (magnet obustronny)
System modułowy składa się z bloków magnetycznych z 4 biegunami pierścieniowymi oraz obustronnym mocowaniem magnetycznym. Tak samo jak standardowe QUAD BLOCK – QX przede wszystkim przeznaczone są do mocowania spawanych elementów. Zastosowanie znajdzie również do mocowania skomplikowanych elementów podczas obróbki.
| |

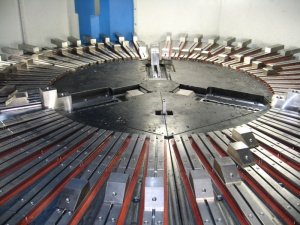

Specialne systemy mocowania
Oferujemy również zaprojektowanie magnetycznego mocującego środka pomocniczego zgodnie z wymaganiami konkretnej aplikacji.
 |
AKCESORIA
Nabiegunniki do konstruowania systemu samowyrownującego
Pólové nástavce vhodné při aplikaci systému na obráběcích strojích (frézování atd.).
 |
PMQ (pro verzi QUAD EXTRA) Ruchomy nabiegunnik, który w stanie odmagnesowania (wyłączona deska) może dostosować swoją wysokość do kształtu obrabianego elementu. Po aktywacji deski magnetycznej stłoczony nabiegunnik „zesztywni“ lub ewentualnie „podejdzie“ i zapewnia przekaz siły magnetyczne. To jest gwarancją doskonałego przymocowania. |
|
|
PMR 70/45 (pro verzi MillTEC
GRIP)
Ruchomy nabiegunnik, który w stanie odmagnesowania (wyłączona deska) potrafi dostosować swoją wysokość do kształtu obrabianego elementu. Po aktywacji deski magnetycznej stłoczony nabiegunnik „zesztywni“ ewentualnie „podejdzie“ i zapewni przekaz siły magnetycznej. I to jest gwarancją doskonałego przymocowania. |
|
PFR (pro verzi QUAD EXTRA) Pevný pólový nástavec, který se v samovarovnávacím systému používá společně s pohyblivými pólovými nástavci v počtu 3 kusů. Tyto 3 nástavce slouží jako body pro definici roviny při ustavení obrobku. |
 |
PFR 70/45 (pro verzi MillTEC GRIP) Stały nabiegunnik, który w systemie samowyrównującym stosowany jest razem z ruchomymi nabiegunnikami w ilości 3 sztuk. 3 nabiegunniki służą jako punkty pomocnicze do określenia równej płaszczyzny przy umieszczaniu obrabianego materiału. |
Trwałe nabiegunniki
Pólové nástavce vhodné při aplikaci systému na obráběcích strojích (frézování atd.).
 |
PFA (pro verzi QUAD EXTRA) Trwały nabiegunnik, który służy do podwyższenia obriabianego elementu nad górną powierzchnię magnesu. Umożliwia w ten sposób lepszy dostęp do bocznych powierzchni elementu obrabianego, wiercenie otworów oraz przedłuża żywotność górnej powierzchni magnesu. |
 |
PFR 70/20 (pro verzi MillTEC GRIP) Stały nabiegunnik, który
służy do podwyższenia obrabianego materiału nad górną powierzchnię magnesu.
Umożliwia w ten sposób lepszy dostęp do bocznych powierzchni obrabianego
przedmiotu, wiercenie otworów oraz przedłuża żywotność górnej powierzchni
magnesu. |
