Podstawowe zalety gwinciarek wyposażonych w ramię przegubowe
|
 |
Podstawowe dane charakterystyczne gwinciarek wyposażonych w ramię przegubowe

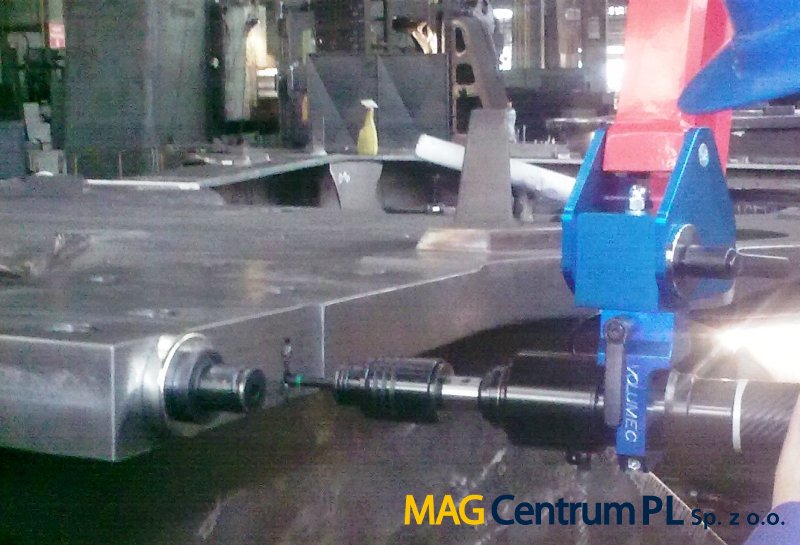

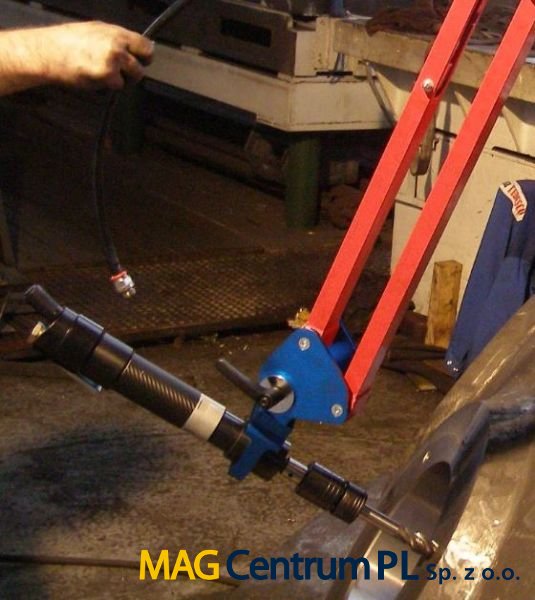

Głowica obrotowa
Maszyna jest standardowo wyposażona w głowicę obrotową, która umożliwia gwintowanie w jakiejkolwiek pozycji, pod jakimkolwiek kątem.
 |
 |

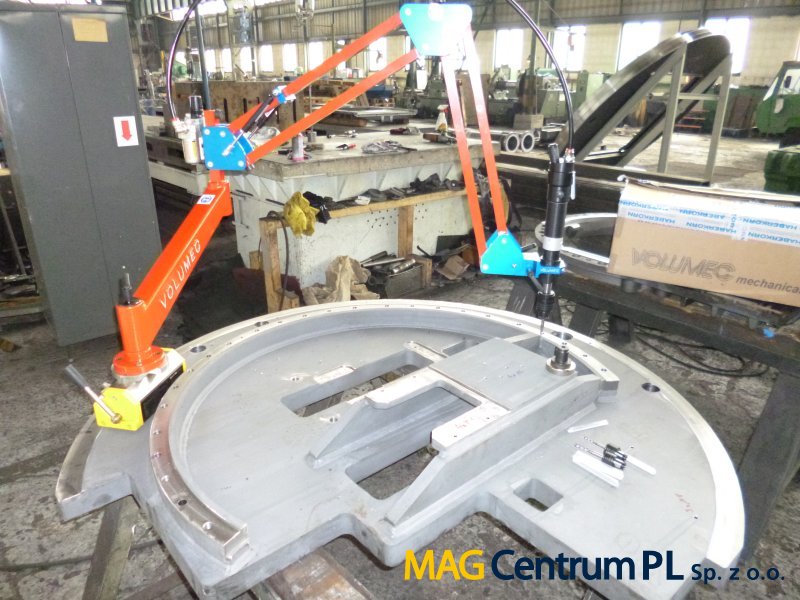

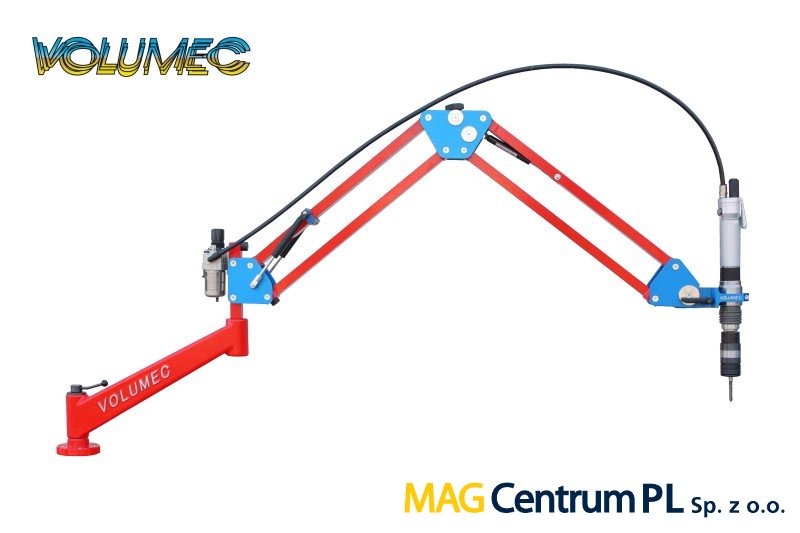

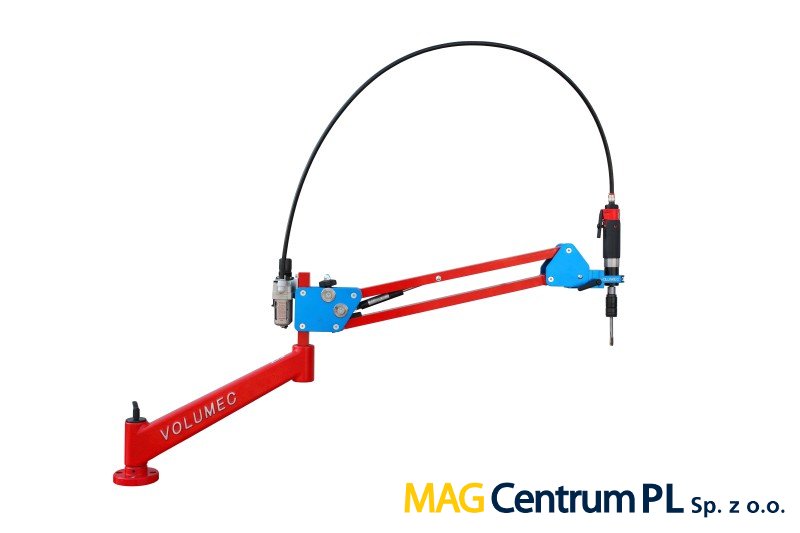

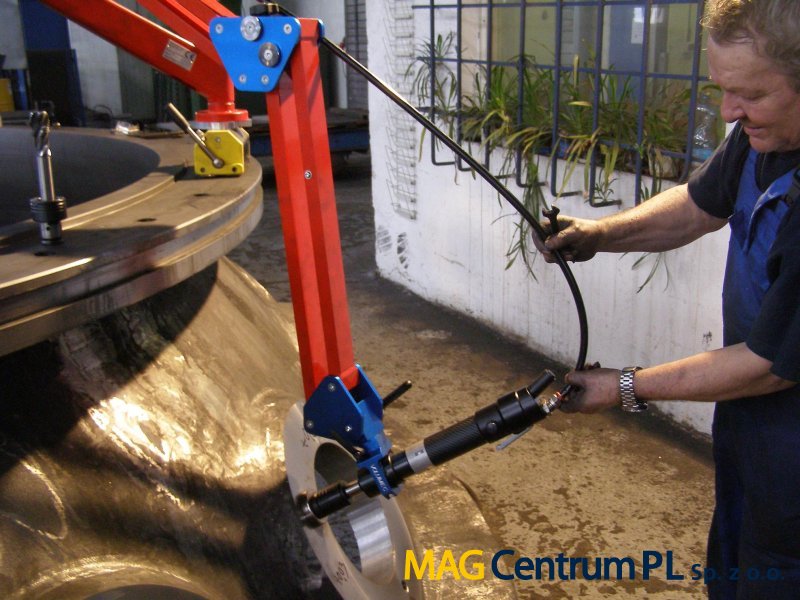

Wyważone ramię przegubowe
Maszyna wyposażona jest w wyważone ramię aluminiowe, które zapewnia szybkie i dokładne pozycjonowanie narzędzia do otworu. Lekka konstrukcja aluminiowa sprawia, że maszyna jest łatwa do przenoszenia.
 |
 |

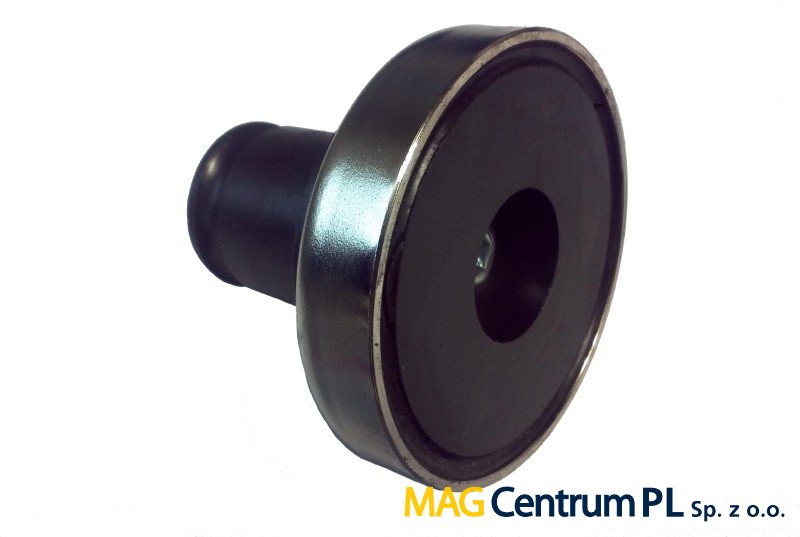

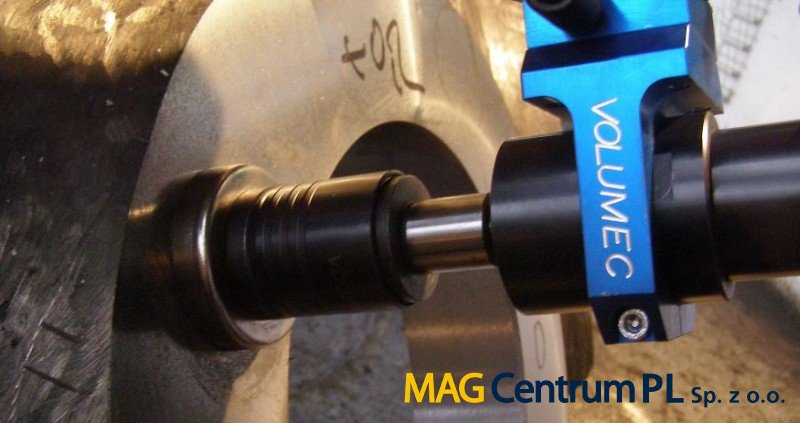

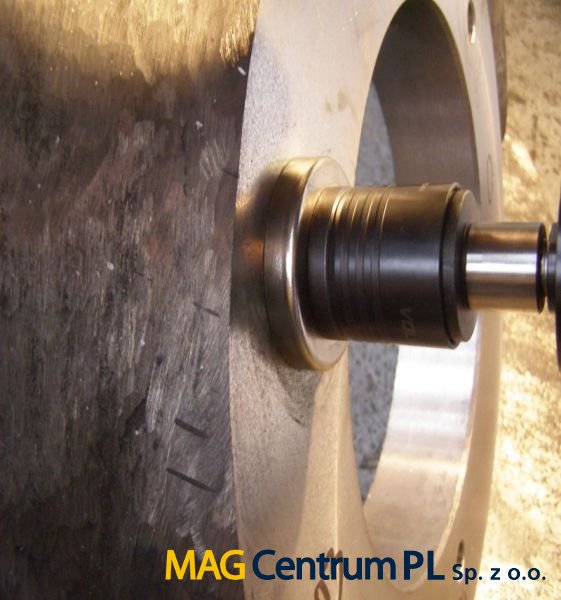

Łatwe pozycjonowanie magnetyczne
Pozycjonowanie wrzeciona za pomocą magnesu, który umieszczony jest w miejscu narzędzia. Przyłożeniem do gwintowanej powierzchni jest szybko i łatwo zapewniona absolutna prostopadłość wrzeciona.
 |
 |
Równowaga i płynność ruchu
Równowagę i płynność ruchu zapewniają regulowane sprężyny gazowe oraz przeguby ramion umieszczone w łożyskach kulkowych.
 |
Cięcie otworów ślepych oraz przelotowych
Regulowane sprzęgło zintegrowane w uchwytach wiertarskich umożlliwia gwintowanie ślepych i przelotowych otworów.
 |

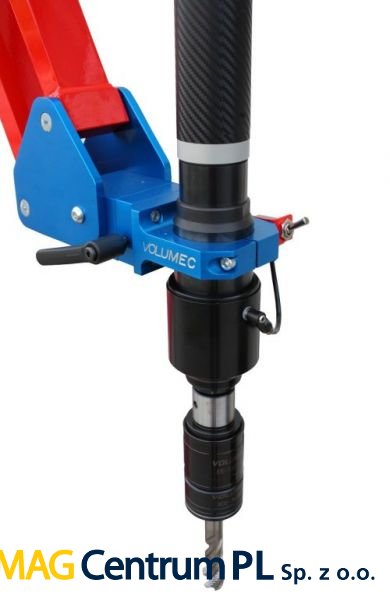

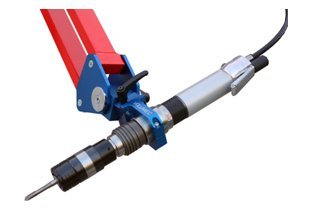

Mocny silnik pneumatyczny
Jakościowy silnik pneumatyczny, który nie wymaga już kolejnych modułów do prędkości. Wersja VTS wyposażona w dwupozycyjny przełącznik prędkości.
 |
 |
Jednostka do obróki powietrza
Maszyna standardowo wyposażona jest we własną jednostkę do obróbki sprężonego powietrza z regulatorem ciśnienia oraz smarem.
Dostępne modele oraz parametry techniczne
Gwinciarki pneumatyczne serii ET – dwuramienne
|
Promień pracy maks. 1280 mm |
|
Model |
Rozmiar ciętego gwintu do stali |
Moment obrotowy (Nm) |
Zakres prędkości bez obciążenia (ot/min) |
Waga |
Wrzeciono |
|
ET 220 |
M3 - M12 |
24 |
310 |
15 Kg |
GR1 |
|
ET 300 |
M3 - M8 |
16 |
650 |
15 Kg |
GR1 |
|
ET 350 |
M3 - M12 |
28 |
350 |
15 Kg |
GR1 |
|
ET 500 |
M3 - M16 |
38 |
430 |
16 Kg |
GR2 |
Pneumatické závitořezy série VT a VTS – trojramenné
|
Promień pracy maks. 1900 mm |
|
Model |
Rozmiar ciętego gwintu do stali |
Moment obrotowy (Nm) |
Zakres prędkości bez obciążenia (ot/min) |
Waga |
Wrzeciono |
|
VT 508 |
M3 - M12 |
28 |
350 |
18 Kg |
GR1 |
|
VT 512 |
M3 - M12 |
28 |
600 |
19 Kg |
GR2 |
|
VT 516 |
M3 - M16 |
38 |
450 |
19 Kg |
GR2 |
|
VT600 |
M5 - M27 (M30) |
180 |
100 |
20 Kg |
GR2 |
|
VTS 1000 |
M3 - M27 (M30) |
50/80 |
350/100 |
20 Kg |
GR2 |
Akcesoria
Uchwyty narzędzi
Uchwyty narzędzi do cięcia gwintów M2 – M30 wyposażone w regulowane sprzęgło do cięcia gwintów ślepych.
|
Głowica do pogłębiacza
Głowica do zamocowania pogłębiacza, zakres mocowania 1 – 10 mm.
 |
Wózek ruchomy
Ruchomy wózek na kółkach z półkami.
Wymiary: 850 x 750 x 870 mm
Waga: 65 Kg
 |

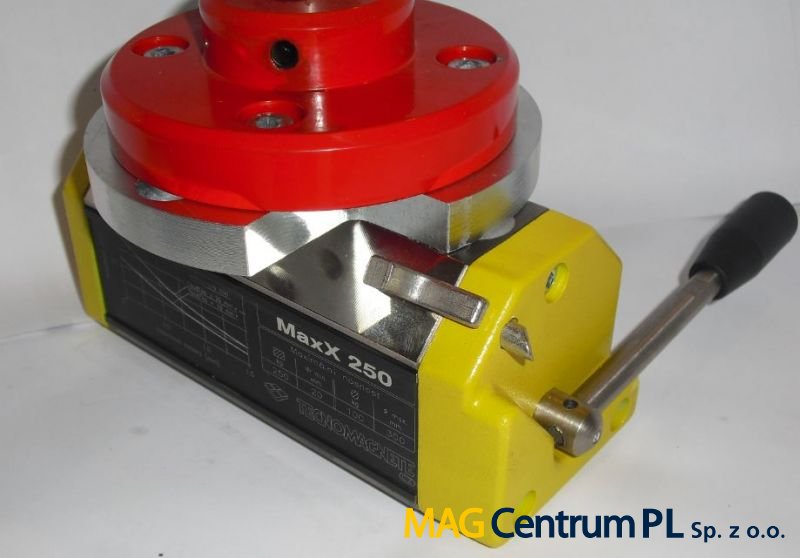

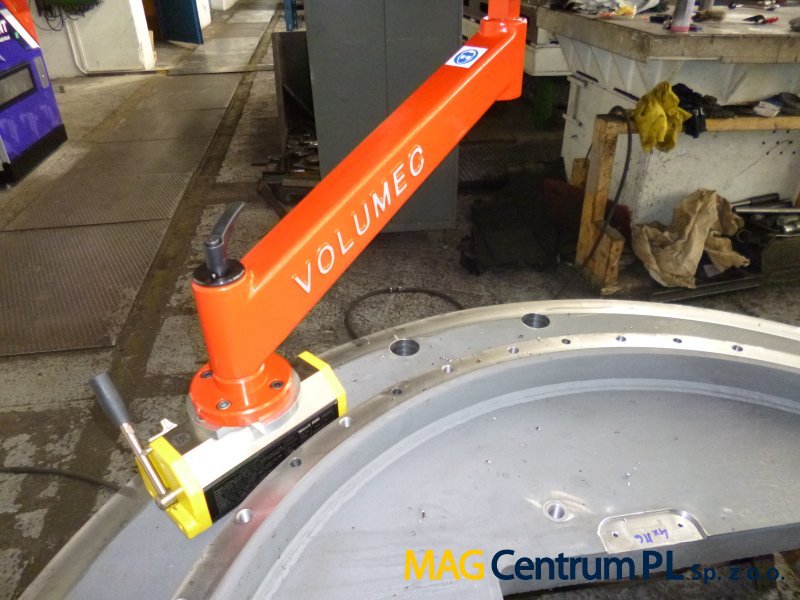

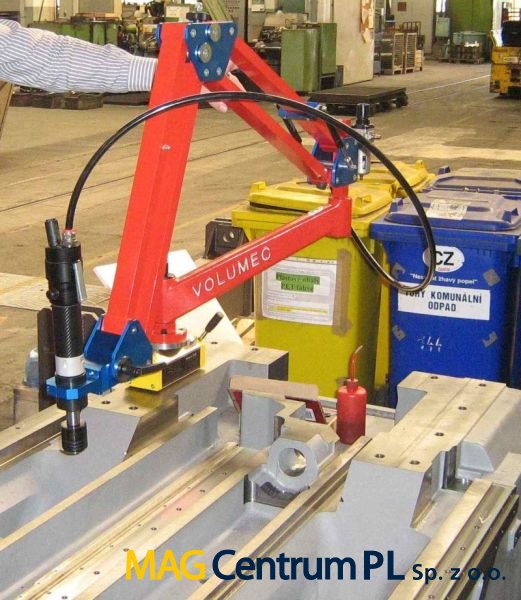

Podstawka magnetyczna
Magnes permanentny do wyłączania z kołnierzem służy do ustawienia gwinciarki na jakiejkolwiek powierzchni ferromagnetycznej. Możliwość przymocowania wprost na gwintowany materiał.
Po zdemontowaniu kołnierza magnes można zastosować do manipulacji żelaznymi ciężarami, tak samo jak klasyczny magnes do podnoszenia ciężarów.
 |
