Podstawowa charakterystyka magnesów PressTEC GRIP
- OBUSTRONNE MOCOWANIE
- WYELIMINOWANIE WIBRACJI ORAZ NIEDOKŁADNOŚCI DZIĘKI ZAMOCOWANIU PO CAŁEJ POWIERZCHNI KONTAKTOWEJ (OBUSTRONNE ZAMOCOWANIE)
- ŁATWA ZAMIANA FORM I MAKSYMALNE ZAOSZCZĘDZENIE CZASU
- BEZPOŚREDNIA REAKCJA NA WYMAGANIA PRODUKCJI I SZYBKIE ZASPOKOJENIE POTRZEB KLIENTA
- MOŻLIWOŚĆ MOCOWANIA FORM JAKICHKOLWIEK KSZTAŁTÓW I ROZMIARÓW DO RÓŻNYCH TYPÓW PRAS
- PROSTE I BEZPROBLEMOWE OBSŁUGIWANIE POMAGA W UTRZYMYWANIU PORZĄDKU W MIEJSCU PRACY
- ZAMIANĘ FORMY PRZEPROWADZA PERSONEL OBSŁUGUJĄCY MASZYNĘ, BEZ POMOCY INNYCH PRACOWNIKÓW, ZACISKÓW CZY ELEMENTÓW DODATKOWYCH
- SZYBKOŚĆ WYMIANY FORM OBNIŻA ILOŚĆ ZASOBÓW PRODUKTÓW
Łatwa wymiana form

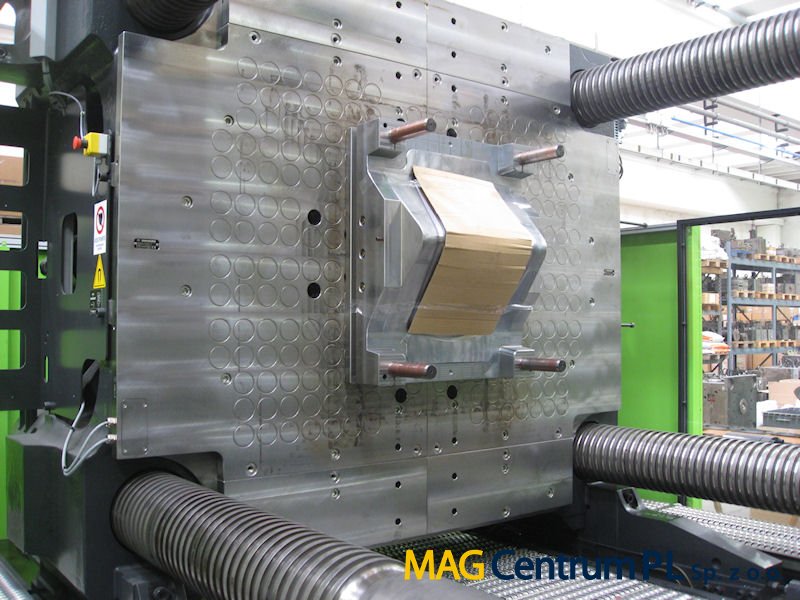

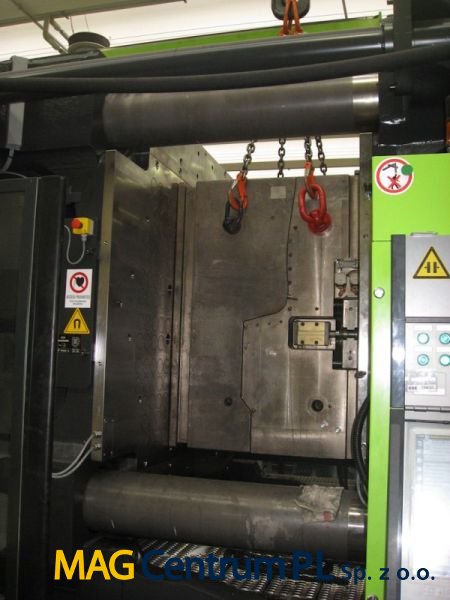

Wszystkie metody JIT (just in time) oraz SMED (single minute exchange die) mogą zostać zoptymalizowane przez zastosowanie magnetycznego mocowania form, obniżenie do 90% czasów przestoju w porównaniu ze standardowymi systemami mocowania. Formy mogą być przywożone z góry dźwigiem lub z boku za pomocą manipulatora, doskonałe umieszczenie i wycentrowanie na płytach magnetycznych bez konieczności jakiegokolwiek dalszego ustawiania. PressTec przeznaczony jest do wszystkich form z tylną płytą, jak również do małych rozmiarów.
|

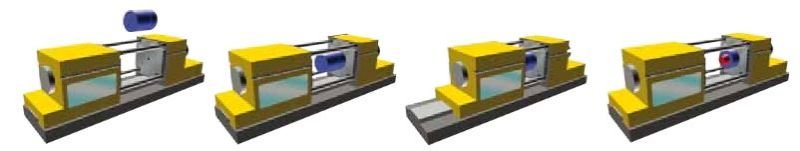

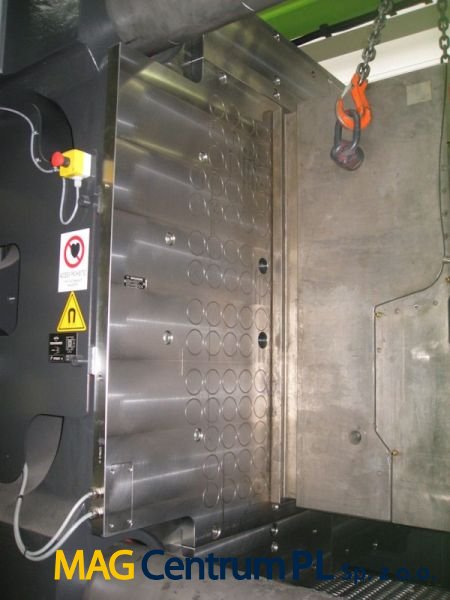

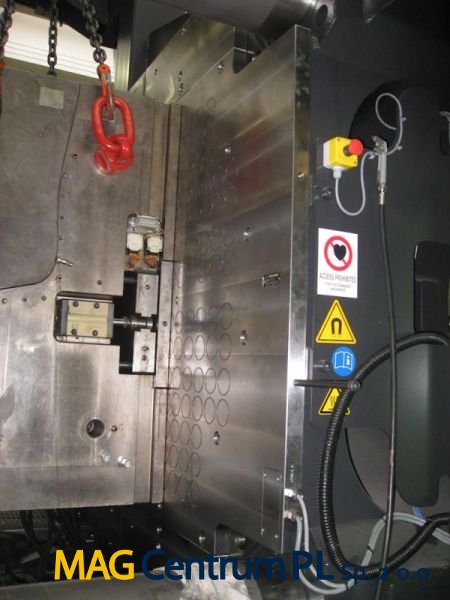

Łatwa instalacja formy do systemu PressTEC w kilku krokach. |

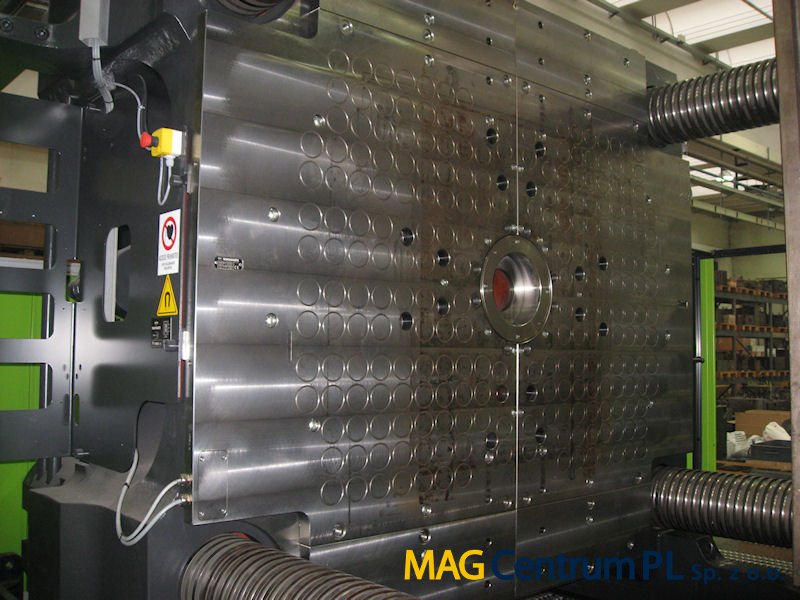

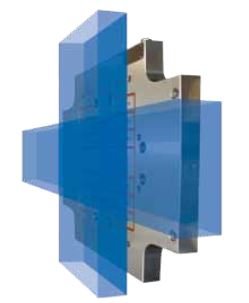

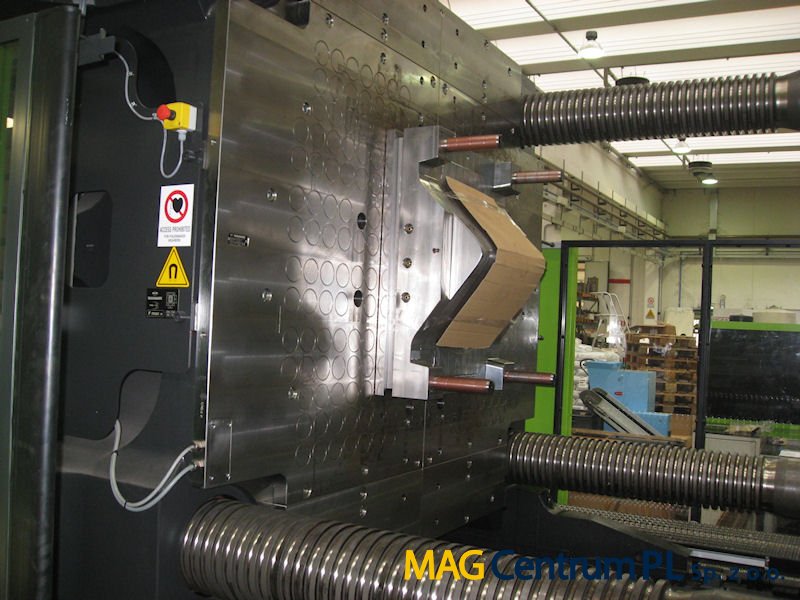

Doskonały dostęp
Brak jakichkolwiek przeszkód pozwala na optymalizację zastosowania maszyny z możliwością mocowania form o różnych rozmiarach, nawet większych niż normalne rozmiary dla danej maszyny.
Zrezygnowanie z zastosowania zacisków mechanicznych umożliwia szybkie i łatwe ustawienie formy oraz zapewnia łatwy dostęp do elektrycznych, hydraulicznych oraz pneumatycznych urządzeń peryferyjnych.
 |

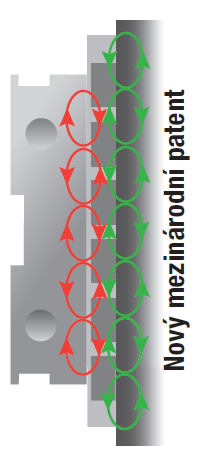

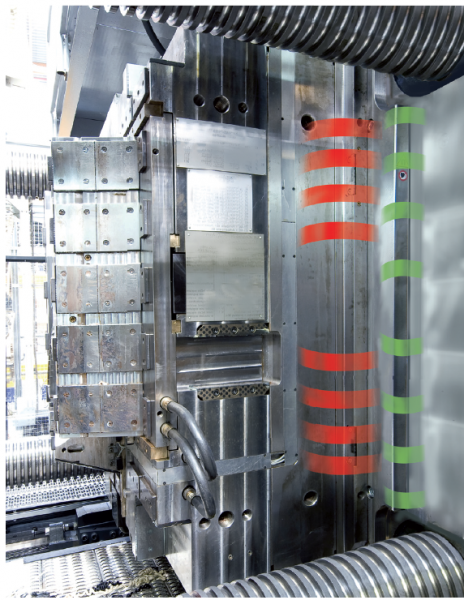

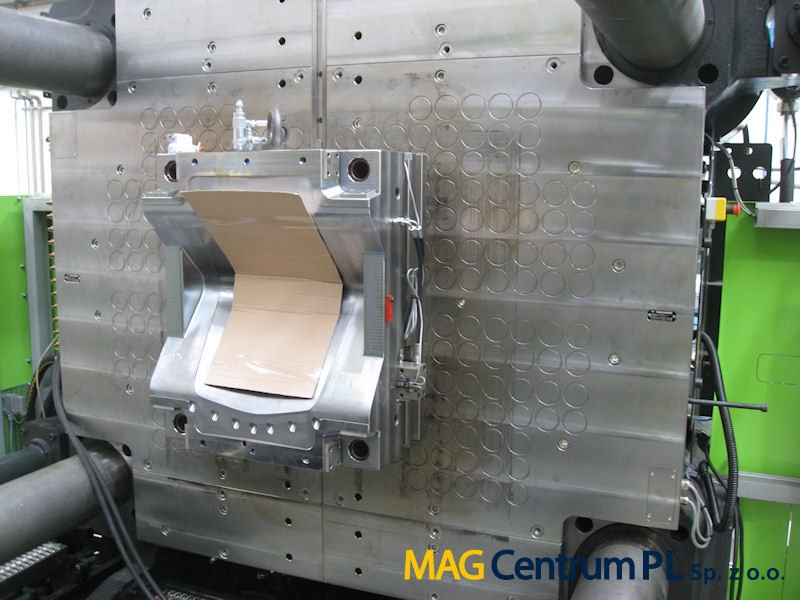

Całkowite mocowanie z obu stronZastosowaniem klasycznego systemu forma zamocowana jest na krawędzi z dużym naciągiem wstępnym i deformacją, która powoduje kolejne deformacje podczas procesu produkcyjnego przy otwieraniu formy. System magnetyczny PressTec GRIP mocuje równomiernie po całej powierzchni mocującej i to z obu stron magnesu. Cały układ forma + system magnetyczny + płyta maszyny zachowuje się jako monoblok, co zapewnia zupełne wyeliminowanie wibracji i niedokładności. Stabilność tego mocowania natychmiast przejawia się w postaci lepszej jakości i powtarzalności produkowanych elementów i zabrania efektowi „over packing“. |
 |
 |
 |
Sterowanie zaawansowanr zgodne standardami międzynarodowymi

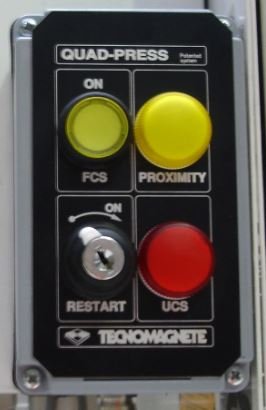

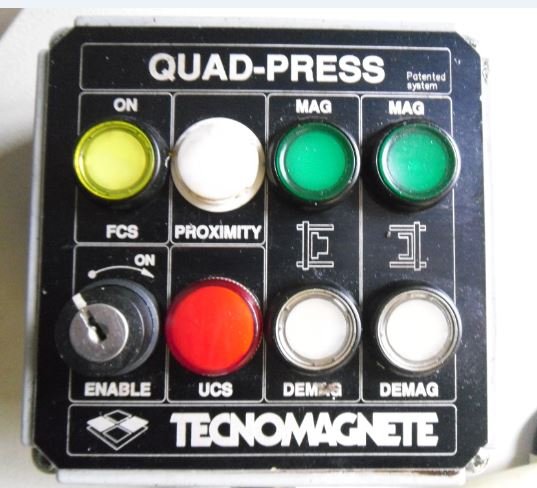

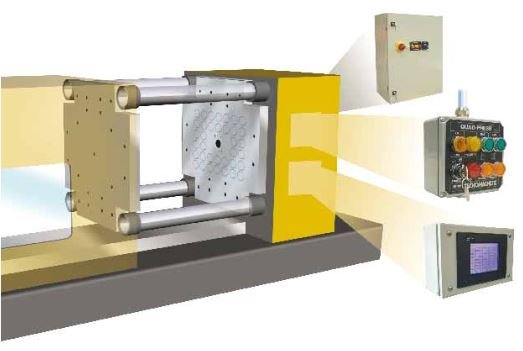

Zaawansowana jednostka sterowania, zaprojektowana zgodnie ze standardami międzynarodowymi EUROMAP / SPI / JIS oraz normami EMC (kompatybilność elektromagnetyczna), oferowana w kilku wariantach, z możliwością podłączenia do jakiejkolwiek maszyny. Wersja standardowa wyposażona w solidnego pilota z przyciskami do wykonywania funkcji MAG / DEMAG / (aktywacja i dezaktywacja), SAFE (zabrania nieumyślnej dezaktywacji) oraz światła sygnalizacyjne informujące personel obsługujący maszynę o stanie magnesów. Pilot wyposażony jest również w funkcje bezpieczeństwa PROXIMITY (obecność formy), UCS (system sterowania), FCS (system kontroli strumienia magnetycznego).
Klucz zabezpieczeń pozwala na odblokowanie MCS (magnetic clamping system) w trybie nastawiania maszyny przez zezwolenie odpowiedniego cyklu MAG /DEMAG.
Sterowanie elektroniczne oraz komponenty elektromechaniczne umieszczone są w całometalowej skrzyni z ochroną IP54, które sterują moduly magnetyczne za pomocą połączonych listw zaciskowych.
Połązenia elektryczne
STANDARD: Wersja przeznaczona do obecnych maszyn bez połączeń EUROMAP z niezależnym panelem z przyciskami, funkcja zablokowania maszyny, MCS oraz proximity.
EUROMAP 70.0: Wersja przeznaczona do OEM z niezależnym panelem z przyciskami oraz połączeniem blokowania maszyny i MCS. Częścią jest gniazdo Harting z 15 m kablem.
EUROMAP 70.1: Wersja przeznaczona do OEM z całkowitym przyłączeniem do maszyny PLC wyposażona w funkcje MAG / DEMAG, proximity oraz MCS, które sterowane są za pomocą maszyny. Dodatkowe przyciski oraz gniazdo Harting z kablem o długości 15 m są częścią dostawy.
 |
Wysoki poziom bezpieczeństwa
Opatentowany elektropermanentny cykl magnetyczny stosowany we wszystkich magnesach elektropermanentnych firmy TECNOMAGNETE pozwala na aktywację i dezaktywację płyty magnetycznej krótkim impulsem w ciągu kilku sekund. Po aktywacji magnesu nie jest potrzebna żadna energia, co czyni go bardzo bezpiecznym. Obok zaoszczędzenia energii system umożliwia tzw. mocowanie „na zimno“, kiedy to nie dochodzi do deformacji cieplnych oraz utraty siły mocowania z czasem.
Personel obsługujący potrafi, bez specjalnego zaszkolenia, wymienić formę bez konieczności pracy w środku maszyny, czyli pozostaje stale w bezpiecznej odległości od formy.
Niska waga, niewielka grubość

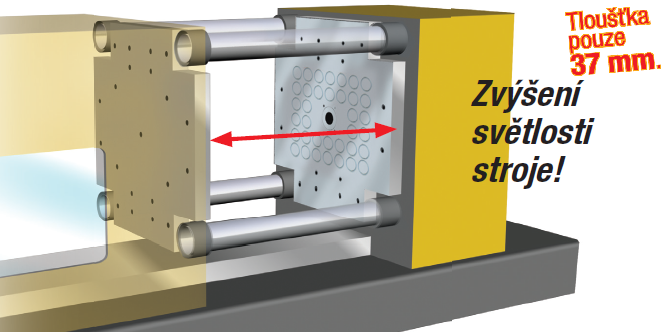

Grubość płyt magnetycznych 37 mm zapewnia najlepsze cechy maszyny dzięki średnicy wewnętrznej oraz obniżonej masie i obniżonemu obciążeniu dynamicznemu maszyny.
 |
Długa żywotność i przyjazność dla środowiska
Konstrukcja monolityczna bez części montowanych czy ruchomych na wierzchu, umożliwia deskom magnetycznym pracować bez specjalnej konserwacji i z długą żywotnością. O niezawodności przekonasz się z czasem. Wszystkie części można w 95 % poddać recyklingowi.
Akcesoria

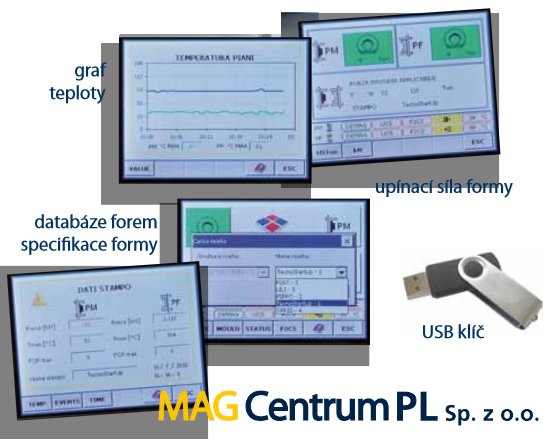

IPC

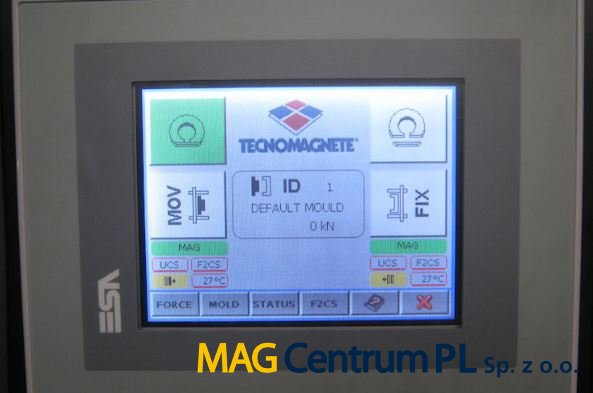

Interaktywny system sterowania z ekranem dotykowym
 |
FCP
Elektroniczny system sterowania do monitorowania zmiany pola magnetycznego w czasie rzeczywistym.
CT
Konektory do elektrycznego połączenia powierzchni granicznych maszyny / klawiatura (Harting) oraz magnetycznych modułów PressTec.
THB
Czujnik temperatury wpuszczony w module magnetycznym nieruchomej strony maszyny.
UTC
System detekcji temperatury po całej powierzchni wraz z alarmem ostrzegawczym.
